应用

LKC-2型止回阀用于不锈钢管道系统内，以达到防止流体回流的目的。

工作原理

当阀杆下部的压力超过阀杆上面的压力以及弹簧力时，LKC-2型止回阀就开启。当阀杆上、下压力平衡时，阀门就会关闭。一个更高的逆向压力会作用于阀杆使其关闭。

标准设计

阀体分为两个部分，通过卡箍组装在一起，并用一种特殊密封圈进行密封。一个导向圆片和四条导向杆可用来引导弹簧、并配有O-型圈密封的阀芯。LKC-2型止回阀具有焊接式连接端口，可以适配ISO或DIN型管道连接。

材料

连接端头

向用户提供的该款阀门配备有焊接式连接端口，用于适配根据ISO 和DIN 11850标准定型的管道。

连接端头

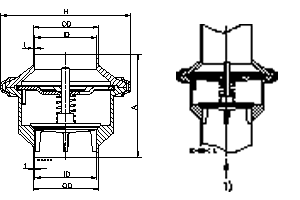

如果阀门被安装在一根垂直管道内，如Fig 3(图3)所示，开启

1 = 流向。

显示最佳内部情况。其他位置可能为水平。阀锥的四个导柱可确保对齐情况良好。

旋转 90°。

可选项

材料等级

接触输送物料的密封圈由丁腈(NBR)材料或氟橡胶(FPM)制成。

产品订购

用户在订购时，请说明以下事项:

- 尺寸

- 钢材等级，1.4307 (304)或者是1.4404 (316L)。

- 橡胶制品等级，如果不是EPDM橡胶材料。

压力降/处理能力对比图

注意！

该图表的编制基于以下应用:

介质: 水(20°C)

测量: 根据VDI 2173
