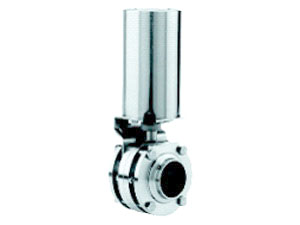

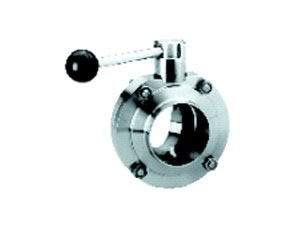

带LKLA气动头的LKB-F型蝶阀。带手柄1.1的LKB型蝶阀。

应用

LKB型阀门是一款卫生型、自动或手动操作的蝶阀，适合于不锈钢管道系统内的各类应用。

工作原理

LKB型阀门既可通过一个气动头进行遥控操作，也可以通过一个手柄进行手动操作。制造的促动器有三种标准款型，即常闭(NC)型，常开(NO)型和空气/空气(A/A)型。

气动头将一个活塞的轴向运动转换为阀门轴的90°旋转。当阀门体内的圆形芯片接触到蝶阀的密封圈上时，气动头的扭矩增大。

手动操作用的手柄可将阀门机械式锁定在其开启或关闭的位置上。

规格为DN125及DN150型的阀门系被设计为可以提供两种中间位置的锁定功能，这两种规格阀门的手柄均能对阀门开度进行调节，也因此即可对流量进行调节。

标准设计

有三种款型的LKB阀门可向用户提供，即用于ISO制管道的LKB型阀门，用于DIN制管道的LKB-2型，以及用于法兰连接的LKB-F型。

该款阀门的组成部件包括: 一个分为两半的阀体，阀门芯片，芯片轴的轴衬以及轴密封圈。LKB-F型阀门同时还包括两个法兰以及两个法兰密封圈。整件阀门是用螺栓及螺母组装在一起的。

现有的两种气动头规格，5 mm和33 mm，即可适配所有各类阀门规格尺寸。可向用户提供的气动头有两种款型，即LKLA型和LKLA-T型。

气动头是用一个托架和螺丝固定在阀门上的。(通过使用特制的托架，同样也能将促动器装配到球阀上)。

T用于手动操作的手柄是用阀盖/轴座系统和一枚螺丝而固定在阀门上的。

作为标准配置，该款阀门配备有焊接式连接端头，LKB型和LKB-2型阀门同样还有配件可以为用户提供。

控制设备

在与可遥控操作的LKB型阀门的连接中，控制与显示都是可能的。参阅“可选项”。

LKLA-T可以配备ThinkTop

产品订购

用户在订购产品时，请说明以下事项:

- 阀门类型： LKB，LKB-2或者是LKB-F。

- 阀门规格尺寸。

- 连接端头，如果不是焊接式连接端头，则需说明。

- 材料：AISI 304 L 或者是 1.4307 (304L)。

- 橡胶等级：EPDM，硅橡胶(Q)，氟橡胶(FPM)或者 是HNBR。

- 手柄类型，如果用户需要的话。

如果连同气动头一起订购:

- 类型：LKLA 或者是LKLA-T。

- 规格尺寸：ø85mm 或者是 ø133mm

- 功能类型：常闭(NC)型，常开(NO)型, 或者是空 气/空气(A/A)型。

- 其他可选项要求。

注意！

有关进一步详情，请参阅产品介绍 IM70730。
