应用领域

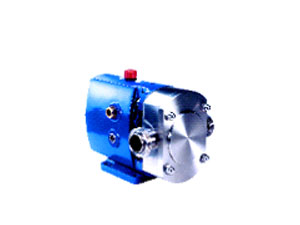

SRU 系列转子泵设计用于酿造、乳制品、食品、制药和化工行业中的各种应用。SRU 泵能够处理各种粘度的介质，其特点是泵送平稳，剪切力小，是泵送奶油、凝胶、乳液、气混合物、易碎细胞和有机悬浮固体等产品的理想之选。

SRU 系列适合 CIP（原位清洗），并符合 USA 3-A 卫生标准。此外，SRU 泵系列还经过 EHEDG（欧洲卫生设备设计集团）的认证，根据其标准完全可以使用 CIP 清洁。根据 ATEX 指令 94/9/EC Group II，类别 2 和 3，温度等级为 T1 到 T4，SRU 泵系列被归类为可用于潜在爆炸环境。SRU 系列规格紧凑、效率极高，流量高达 106 m³/h、压力高达 20 bar。模块化设计极大地提高了应用灵活性并且维护成本更低。

SRU 系列规格紧凑、效率极高，流量可达 106 m³/h、压力可达 20 bar。新改进的模块化设计极大地提高了应用灵活性并且维护更简单、成本更低。

标准设计

泵的变速箱

SRU 泵采用传统转子泵设计概念，拥有坚固的铸铁变速箱，具有最大轴刚度且易于更换油封。SRU 系列的 1-4 产品系列采用通用的变速箱设计。这种设计可以灵活安装泵，并且可通过改变底座及其位置将出入口调整为垂直式或水平式。SRU 系列的 5 和 6 产品系列采用专用变速箱铸件，也可以将出入口设置为垂直式或水平式。

泵头构件

标准规格的 SRU 有符合国际标准的卫生型等径出入口，最大程度提高了出入口的效率和 NPSH 特性。扩大的直径和矩形端口还可用于处理高粘度产品。

标准规格的 SRU 有三叶片转子，也可使用双叶片转子，可处理包含大量易碎固体的流体。所有转子均提供三种温度等级，可以在过程温度高达 70°C、130°C 和 200°C 时对泵进行操作，适用于泵送流体和 CIP。

制造用材料

泵的齿轮箱-高质量灰铸铁。

泵头-过流部件由316 L不锈钢或相同等级的不锈钢材料制造。

接触产品的弹密封材料部分由EPDM，丁腈(NBR)，氟橡胶(FPM)材料制造，所有此类部件均符合FDA标准。为适应化工应用的需求，还有聚四氟乙烯(PTFE)材料制成的部件。

轴封选件

- 单端或单端注水/淬火（蒸汽屏障，用于无菌应用）R90 或 Hyclean 型机械密封。

- 双端 R90 型机械密封，用于注水。

- 填料密封（未注水或已注水型）。

注意：EHEDG 合规，仅适用于 Hyclean 型机械密封。

机械密封材料

碳/不锈钢，碳化钨/碳化钨，碳化硅/碳化硅，或者是这些材料的其它组合，以适应所泵送的各类流体性质以及/或各种应用需求。

泵的尺寸

要正确选择转子泵的规格，必须了解一些重要信息。下面列出的信息可让我们的技术支持人员选出最合适的泵。

产品/流体数据

- 需泵送的流体

- 粘度

- 流体比重(SG) / 密度

- 泵送温度，最低值，正常值以及最高值

- 原位清洗(CIP)所要求的温度，最低值，正常值以及最高值

性能数据

- 流量，最低，正常以及最高值

- 扬程 / 压力(最接近泵的出口)

- 吸入条件

标准规格选件

- 出入口的规格（符合 BSP、DIN11851、Rdg、SMS、ISS/IDF、RJT、IAMD/3A、Tri-clamp 及其他标准的外螺纹，或符合 BS4504/DIN2533、ASA/ANSI 150、BS10E 及其他标准的法兰）。

- 带压力泄压阀的转子箱盖。

- 转子箱加热/冷却鞍套以及转子箱盖套（安装泄压阀时不可用）。

- 不锈钢和非磨损合金双叶片转子。

- 电解抛光产品过流组件。

- 根据 BS EN10204 3.1 的要求提供完整材料可追溯性

- 化学镀镍变速箱。

- ATEX 合规。

- 完成的泵设备包括：泵＋底座（低碳钢或不锈钢）＋联轴器及联轴器罩＋适合手动调速和变频调速的减速机（提供电机相关参数）。

工作原理

SRU型泵的正向排放，是由非接触式、相向旋转的三叶转子或两叶转子在一全流线型泵腔内运行实现的。所有的SRU型泵均能够进行双向旋转，而无须任何结构设计的改变。
