应用领域

SX 系列转子泵设计用于制药、生物技术、精细化工和特色食品行业中的各种应用。SX 系列经过 EHEDG（欧洲卫生设备设计集团）认证，根据其标准完全可以使用 CIP 清洁。非常适合对清洁度和耐蚀性有很高要求的应用。此外，SX 泵系列还符合美国 3-A 卫生标准，并且所有与介质接触的组件均符合 FDA 标准。SX 泵运行效率高，剪切力小，可保证对易碎和敏感介质进行柔和处理。

根据 ATEX 指令 94/9/EC Group II，类别 2 和 3，温度等级为 T1 到 T4，SX 泵系列被归类为可用于潜在爆炸环境。

SX 系列规格紧凑，流量可达 115 m³/h、压力可达 15 bar。

标准设计

泵的变速箱

SX 泵采用传统转子泵设计概念，拥有坚固的铸铁变速箱，具有最大轴刚度且易于更换油封。SX 系列的 1 - 4 产品系列采用通用的变速箱设计。这种设计可以灵活安装泵，并且可通过改变底座及其位置将出入口调整为垂直式或水平式。

SX 系列的 5 和 6 产品系列采用专用变速箱铸件，也可以将出入口设置为垂直式或水平式。SX 7 产品系列采用专用变速箱铸件，只能将出入口设置为垂直式。

泵头构件

SX 泵有符合国际标准的卫生型等径出入口，最大程度提高了出入口的效率和 NPSH 特性。垂直端口和独特的转子箱内部配置增强了自排水和自通风功能，同时可保持最佳容积效率。

SX 有四叶片转子，通过 CFD（计算流体力学）设计开发出最佳转子机构 - 可能是第一台使用这项技术开发的转子泵。所有转子均旋转至 150°C，以便用于 CIP/SIP 过程。

构件材质

泵齿轮箱 - 高质量灰铸铁。

泵头 - 产品过流组件用 316L 制造。

产品过流橡胶用 EPDM、MVQ、FPM 制造，均符合 FDA 要求。

所有同介质接触的橡胶都是可控制的压紧接头。压紧接头是一种最新的技术，它使用静橡胶密封件和动橡胶密封件来防止泵送介质泄漏到空气中。

所有产品过流橡胶部件均符合 FDA 21 CFR 177.2600 部分和 21 CFR 177.1550 部分的规定 (PTFE)。此外，EPDM 橡胶还符合 USP VI 级第 88 部分，体内生物反应试验。

- 前盖压紧接头

- 花键密封杯形密封件

- 杯形密封件

- 班环

轴封可选项

- 单端式或单端注水式/冷却式(可提供蒸汽屏障以适用于有无菌要求的应用中)R00型机械密封。

- 双端R00型机械密封用于可注水式密封。

所有的密封件可选项均为完全的前部装卸式，并可完全互换，而不需要任何额外的机壳、垫圈，也无须更换任何泵体组成部件。所用的机械式密封也并不要求任何特殊处理的密封件，因为装配在泵的整机内的该密封件均已经符合规格要求。这一特性更进一步提高了现场密封件互换的速度和效率。

机械密封材料

碳/不锈钢，碳化硅/碳化硅，或者是这些材料的其它组合材料，以适应所泵送的各类流体性质以及/或各种应用需求。密封底座和密封件表面用材料的组合均符合欧洲卫生设备设计组织(EHEDG)标准要求。

产品/流体数据

- 需泵送的流体

- 粘度

- 流体比重(SG) / 密度

- 泵送温度，最低值，正常值以及最高值

- 原位清洗操作(CIP)所要求的温度，最低值，正常值以及最高值

性能数据

- 流量，最低，正常以及最高值

- 扬程 / 压力(最接近泵的出口)

- 吸入条件

标准规格选件

- 符合 DIN11851、SMS、ISS/IDF、RJT 或 Tri-clamp 标准的外螺纹出入口。

- 转子箱盖加热/冷却设备。

- 电解抛光产品过流组件。

- 根据 EN 10204.3.1 的要求提供完整材料可追溯性。

- 化学镀镍变速箱。

- ATEX 合规。

- 完成的泵设备包括：泵 + 底座（低碳钢或不锈钢）+ 带罩的接头 + 适合（或提供）变频调速控制或手动调速驱动（建议电动机外壳和电源）的齿轮变速电动机。

工作原理

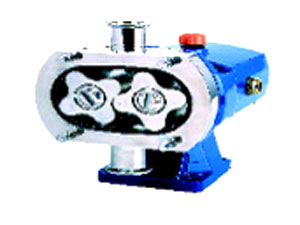

SX型泵的正向排放，是由非接触式、相向旋转的四叶转子在一个全流线型泵腔内运行实现的。所有的SX型泵均能够进行双向旋转，而无须任何结构设计的改变。
