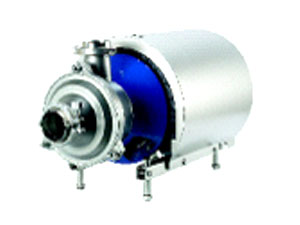

MR-185S型带机壳护罩和支撑脚

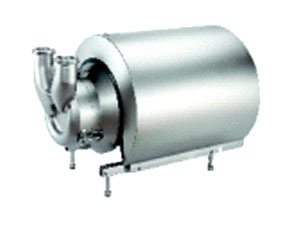

MR-300型带机壳护罩和支撑脚

应用

MR系列是一种液环泵，特别设计用来泵送含有空气或其他气体的液态物质。

该款型的泵可以满足食品，化学工业，制药业以及与此相类似的工业领域内的应用需求。

标准设计

所有过流的部件，包括泵壳，泵盖以及叶轮均由耐酸钢 1.4404 (316L) 制造。其密封件系采用EPDM橡胶制造。

泵盖螺母，支撑脚，支撑脚托架和机壳护罩均由不锈钢材 1.4301 (304)制成。其中，机壳护罩装配有可吸收噪音的内衬。MR-166 S型，185 S型以及200 S型的液环泵上，转接器均为铸铁制造，并经过镀锌和喷涂处理，以使之具有很高的耐腐蚀性。

轴密封

在MR-166 S型，185 S型以及200 S型的液环泵上，采用机械单端轴封，其中所配置的静密封环由耐酸钢 AISI 329制造；而动密封环由碳制成。

在MR-300 型的液环泵上采用的机械单端轴封，其中所配置的静密封环由碳制成；而动密封环由耐酸钢 AISI 329制造。

技术数据

马达

根据IEC公制标准设计定型的标准脚-法兰连接型马达。

4极 = 1500 / 1800 转/分钟，适用频率 50 / 60 Hz。IP 55(带曲形塞的放净孔)，绝缘等级：F。

电压及频率 (MR-166 S型)

3~, 50 Hz, 220-240V Δ/380-420VY3~, 60 Hz, 250-280V Δ/440-480VY

电压及频率 (MR-185 S型，-200 S型以及-300型)

3~, 50 Hz, 380-420V Δ/660-690VY3~, 60 Hz, 440-480V Δ

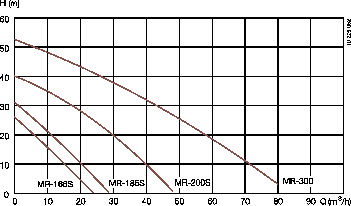

MR-166S, -185S, -200S, 以及-300液环泵性能曲线图

可选项

设备

- 其他电压及频率

- 防爆马达 (EEXE 型以及EEXD型)

- 不带机壳护罩和支撑脚的泵

- 不带机壳护罩的泵

- 以不锈钢 AISI 304 制造的转接器 (仅限 MR-185 S 型和 MR-200 S型)

- Noise redution valve

- 接触产品的密封件部分均由丁腈橡胶(NBR) 材料或氟 橡胶(FPM) 制成.

- 静密封环, 其密封表面由碳化硅材料制成 (仅限 MR-185 S 型和 MR-200 S型).

- 动密封环由碳化硅材料制成 (仅限 MR-185 S 型和 MR-200 S型).
